環形變壓器與R型變壓器有什么區別

　　在低頻電源變壓器中，環形變壓器、R型變壓器的作用可以相互替換，這兩種電源變壓器都是交流轉交流電。具體到特性、經濟、體積等因素就有不一樣的選擇，下面簡單描述一下這兩款變壓器的外在區別。

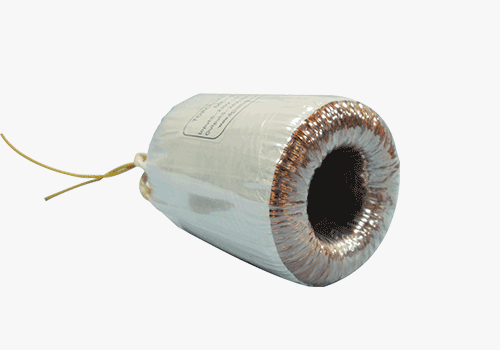

　　環形變壓器(也稱“環牛”)，鐵芯是用高品質硅鋼片卷繞而成的。繞制工藝復雜、效率高、成本高，由于其導磁率高，相同功率下體積可以小很多。外形尺寸可以任意調整，實用范圍廣泛，環形變壓器次級是均勻繞制于初級之上。由于外形是圓形，安裝方式可以多樣化。從理論上講若采用相同材質來制作鐵芯，環形變壓器漏磁干擾優于同容量R型變壓器。

　　R型變壓器(也稱U型變壓器)，鐵芯是由兩個“U”型鐵芯對成的，標準化的設計結構，外形尺寸比較單一，繞制工藝簡單、效率較高。但鐵芯制作工藝比較復雜，構成形式不太容易改變，成本稍高，安裝方式也比較單一。漏磁小，鐵芯損耗低，線徑損耗稍微偏大，轉換效率可以滿足要求。
